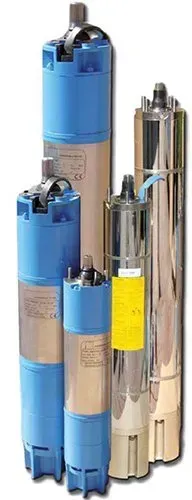

Motori Sommersi

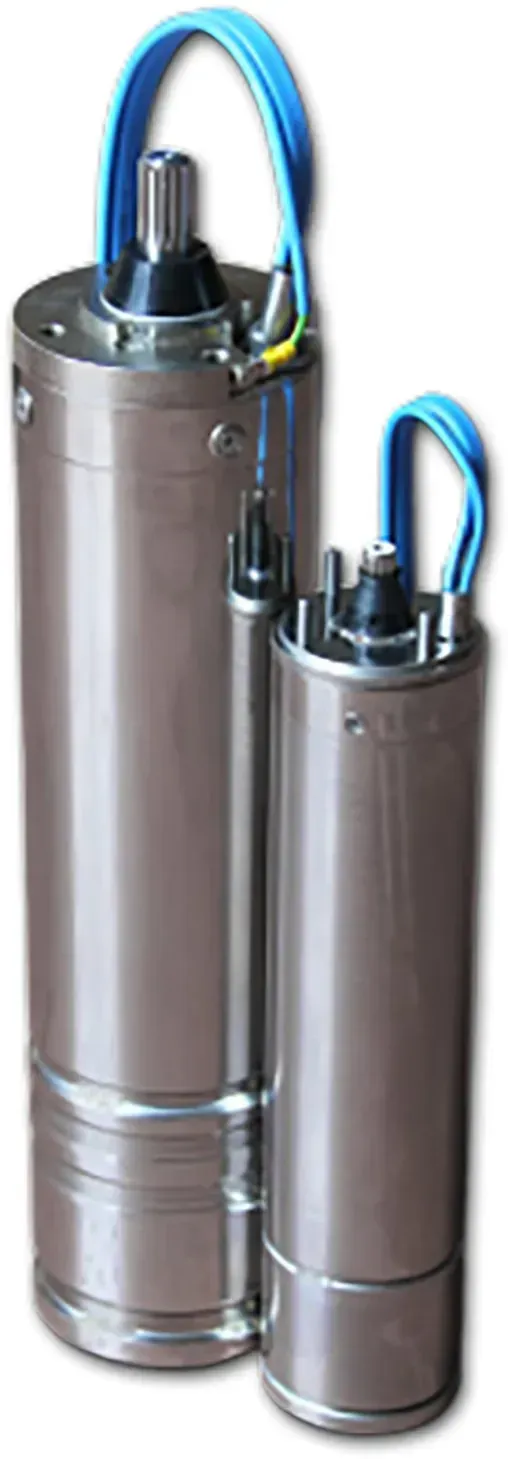

4M
I motori sommersi 4’’ serie SM , sono riavvolgibili, come i loro predecessori e possono lavorare in pozzi con acqua non superiore ai 35° C con un PH compreso tra 6,5 e 8,0. Il liquido di riempimento e un fluido dielettrico detto olio bianco approvato dall’ente americano FDA e da altri istituti farmacologici in tutto il mondo. Le dimensioni di accoppiamento e la flangia sono conformi alla normativa NEMA in quanto questi motori sommersi sono espressamente ideati per funzionare in accoppiamento a pompe sommerse (in pozzi profondi) con le stesse dimensioni di accoppiamento.
L’alimentazione può essere monofase o trifase. La linea monofase parte da 0.37 kW (0.5 HP) fino a 4.0 Kw (5.5 HP), mentre la linea trifase va dai 0.37 kW (HP) fino ai 7.5 kW (10 HP). I motori sommersi vengono impiegati di solito in installazioni verticali. Tuttavia, i motori possono essere installati orizzontalmente, sempre e comunque dopo previa conferma del nostro ufficio tecnico e la valutazione globale dell’applicazione richiesta. I motori possono essere installati in pozzi da 4’’ con una profondità massima di 250 metri.
La loro riavvolgibilità e assicurata da una progettazione che facilita lo smontaggio e il riassemblaggio dei motori stessi.
APPLICAZIONI :
I motori elettrici da 4” garantiscono un funzionamento affidabile in pozzi con diametro uguale o maggiore a 4”. I cuscinetti assiali e radiali lubrificati dall’olio consentono un’operatività senza interventi di manutenzione. La compensazione di pressione all’interno del motore è assicurata da una membrana speciale.
VANTAGGI :
- statore in olio;
- materiale del cavo conforme alle norme per acqua potabile (con relativo controllo);
- protezione antisabbia e tenuta meccanica per consentire un ottimo funzionamento in presenza di sabbia nel pozzo;
- ottima efficienza con bassi costi operativi;
- tutti i motori sono pre-riempiti di liquido e testati al 100%.
MOTORI STANDARD :
- 0,37 – 7,5 kW;
- Flangia NEMA 4”;
- Protezione: IP68;
- Numero di avvii all’ora: max. 30;
- Funzionamento in verticale ed orizzontale (solo se approvato);
- Tensione nominale: 210-220-230/50 Hz / 380-415V/50Hz / 460V/60Hz;
- Tolleranza voltaggio: 10%;
- Protezione motore: selezione reale termici secondo norme EN60947-4-1, classe di scatto 10 o 10A, tempo di scatto < 10 s. a 5 x IN;
- Isolamento: classe F;
- Temperatura ambiente: 30°C;
- Dimensioni del cavo: 4 x 1.5 mm2;
- Flusso di raffreddamento min. 8 cm/sec.
- pH acqua:6.5-8;
- Carico assiale:1500 N, 2500 N, 4500 N(K), 6500 N(K).
6M
Serie di motori sommersi 6”- 8” – 10” riavvolgibili a bagno d’acqua, di tipo asincrono 2 poli, con rotore a gabbia di scoiattolo. Avvolgimento a filo bagnato in PVC, facilmente riavvolgibile. Motori robusti e sovradimensionati per poter sopportare carichi gravosi e durare nel tempo.
I cuscinetti radiali ed il cuscinetto assiale sono di Mitchell e lubrificati dall’acqua interna al motore; questo consente un lungo periodo di funzionamento senza alcuna manutenzione. Tenuta meccanica montata sull’albero motore che consente una particolare resistenza in presenza di sabbia.
CARATTERISTICHE :
- Avvolgimento a filo bagnato in PVC (su richiesta PE2+PA);
- Camicia esterna e coperchio fondello in acciaio inossidabile;
- Supporto superiore e supporto inferiore in Ghisa G25;
- Cuscinetti radiali superiore ed inferiore in Grafite;
- Cuscinetto assiale in Grafite – AISI 303;
- Tenuta meccanica in SiC – NBR – AISI304;
- Liquido di riempimento atossico: acqua + glicole;
- Parasabbia in NBR – AISI304;
- Isolamento motore classe Y/B – Protezione IP 68;
- Sporgenza d’albero e dimensioni accoppiamento a norme NEMA;
- Facilmente smontabile e riavvolgibile;
- Possibilità di avviamento stella triangolo Y/A.
LIMITI D’IMPIEGO :
- Numero massimo avviamenti ora concessi: 20 (6MA – 10MA) – 7 (8MA);
- Spinta assiale: 15500N da 5,5 a 25 hp (6MA) / 20000N da 30 a 35 hp (6MA) / 25000N da 40 hp (6MA) /27500N da 50 a 60 hp (6MA);
- Spinta assiale: 45000N da 30 a 150 hp (8MA);
- Spinta assiale: 60000N da 125 a 200 hp (10MA);
- Profondità massima d’immersione: 150 m (6MA);
- Profondità massima d’immersione: 100 m (8MA – 10MA);
- Minimo flusso d’acqua: 0,30 m/s (6MA);
- Minimo flusso d’acqua: 0,50 m/s (8MA – 10MA).
SIAMO QUI PER AIUTARTI
Dai dettagli del prodotto fino alla decisione finale — il nostro team è a un messaggio di distanza. Ti risponderemo rapidamente con un supporto utile.
Serie rewindable — 4" · 6" · 8" · 10"
Motori Sommersi
Motori sommersi rewindable progettati per operare in accoppiamento con le pompe sommerse: serie 4M a bagno d'olio con liquido dielettrico approvato FDA e serie 6M ad acqua, robusti e sovradimensionati per carichi pesanti e lunga durata.
4MTocca per i dettagli ↓
6MTocca per i dettagli ↓

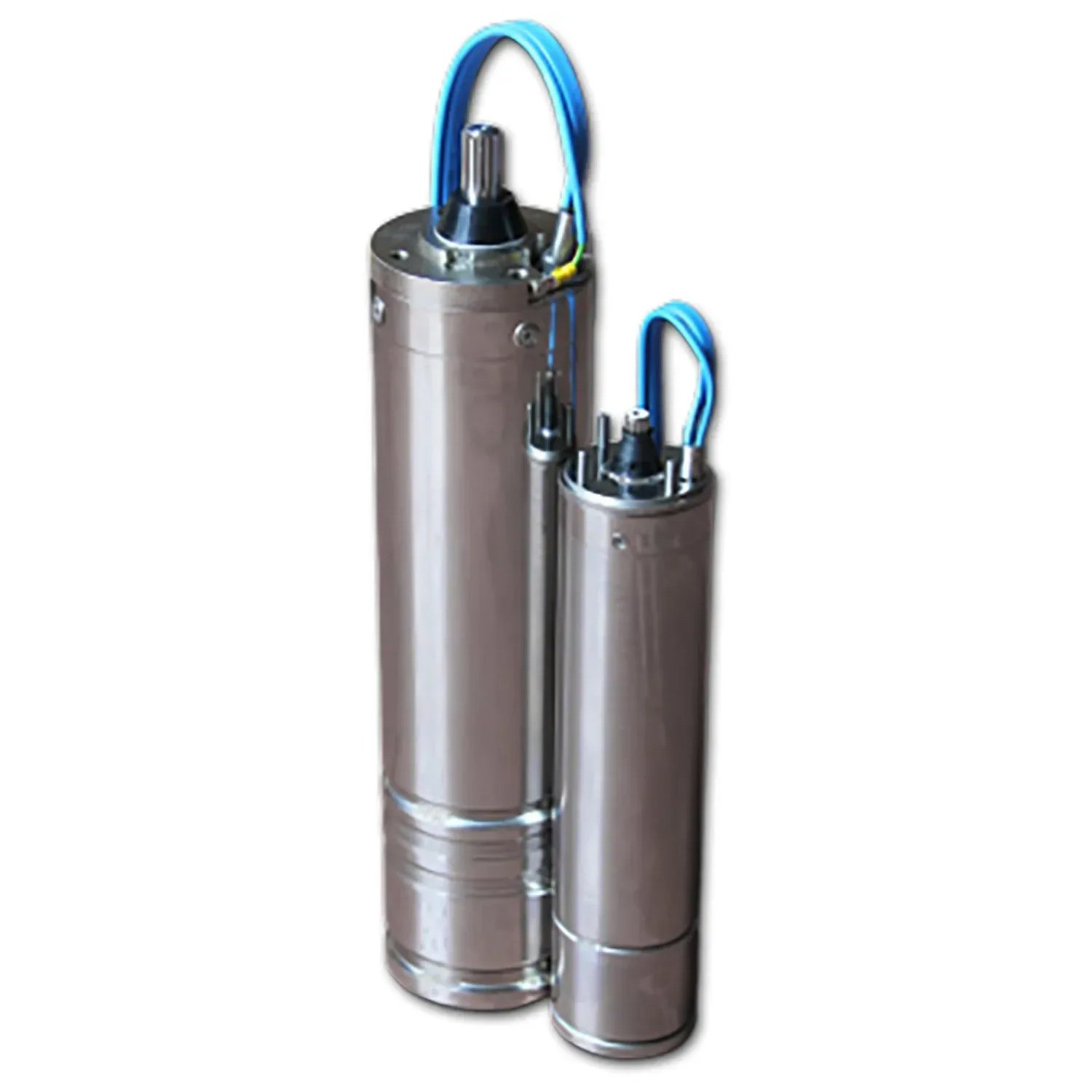

4M, rewindable a bagno d'olio
I motori sommersi serie SM da 4" sono rewindable come i loro predecessori e possono operare in pozzi con temperature dell'acqua non superiori a 35 °C e pH tra 6,5 e 8,0. Il liquido di riempimento è un fluido dielettrico chiamato olio bianco, approvato dalla FDA americana e da altre istituzioni farmacologiche mondiali.
Le dimensioni di accoppiamento e la flangia sono conformi agli standard NEMA. Alimentazione monofase da 0,37 kW (0,5 HP) a 4,0 kW (5,5 HP) o trifase da 0,37 kW a 7,5 kW (10 HP). Installazione tipicamente verticale; orizzontale previa approvazione dell'ufficio tecnico. Pozzi da 4" con profondità massima di 250 metri. La riavvolgibilità è garantita da un progetto che facilita smontaggio e rimontaggio.
Vantaggi
- Statore in olio
- Cavo conforme agli standard per acqua potabile (con relativi test)
- Protezione sabbia e tenuta meccanica per un funzionamento eccellente in presenza di sabbia nel pozzo
- Eccellente efficienza con bassi costi di esercizio
- Tutti i motori sono preriempiti di liquido e testati al 100%
Motori standard
- Potenza 0,37 – 7,5 kW
- Flangia NEMA 4"
- Protezione IP 68
- Numero di avviamenti per ora: max 30
- Funzionamento verticale e orizzontale (solo se approvato)
- Tensione nominale: 210-220-230 V/50 Hz · 380-415 V/50 Hz · 460 V/60 Hz
- Tolleranza di tensione: 10%
- Protezione motore: termica reale secondo normativa EN 60947-4-1, classe di intervento 10 o 10A, tempo di intervento < 10 s a 5 × IN
- Isolamento: classe F
- Temperatura ambiente: 30 °C
- Sezione cavo: 4 × 1,5 mm²
- Flusso minimo di raffreddamento: 8 cm/sec · pH acqua: 6,5–8
- Spinta assiale: 1500 N · 2500 N · 4500 N(K) · 6500 N(K)

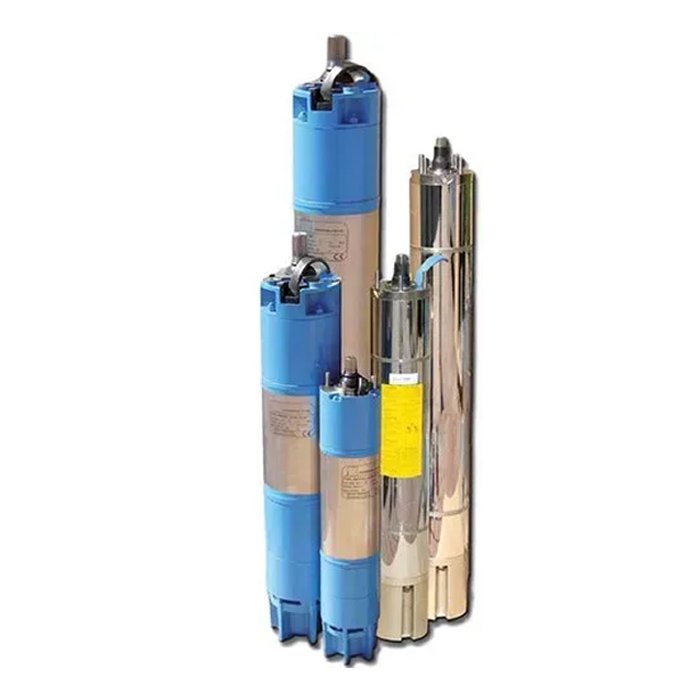

6M, ad acqua per 6" · 8" · 10"
Serie di motori sommersi rewindable ad acqua da 6", 8" e 10": motori asincroni 2 poli con rotore a gabbia. Avvolgimenti in filo bagnato PVC per un riavvolgimento facile. Motori robusti e sovradimensionati, progettati per resistere a carichi pesanti e durare a lungo.
I cuscinetti radiali e la spinta assiale sono prodotti Mitchell, lubrificati dall'acqua interna al motore: così si ottiene un funzionamento lungo e senza manutenzione. La tenuta meccanica montata sull'albero garantisce un'eccezionale resistenza alla sabbia.
Caratteristiche
- Avvolgimento in filo bagnato PVC (PE2+PA a richiesta)
- Fodera esterna e fondello in acciaio inox
- Supporto superiore e inferiore in ghisa G25
- Cuscinetti radiali superiore e inferiore in grafite
- Cuscinetto assiale in grafite — AISI 303
- Tenuta meccanica in SiC – NBR – AISI 304
- Liquido di riempimento non tossico: acqua + glicole
- Protezione sabbia in NBR – AISI 304
- Isolamento classe Y/B — protezione IP 68
- Sporgenza albero e dimensioni di accoppiamento NEMA
- Facilmente smontabili e riavvolgibili
- Avviamento stella-triangolo Y/Δ disponibile
Limiti di utilizzo
- Avviamenti consentiti per ora: 20 (6MA – 10MA) · 7 (8MA)
- Spinta assiale 6MA: 15500 N da 5,5 a 25 HP · 20000 N da 30 a 35 HP · 25000 N da 40 HP · 27500 N da 50 a 60 HP
- Spinta assiale 8MA: 45000 N da 30 a 150 HP
- Spinta assiale 10MA: 60000 N da 125 a 200 HP
- Profondità massima di immersione: 150 m (6MA) · 100 m (8MA – 10MA)
- Flusso minimo d'acqua: 0,30 m/s (6MA) · 0,50 m/s (8MA – 10MA)
